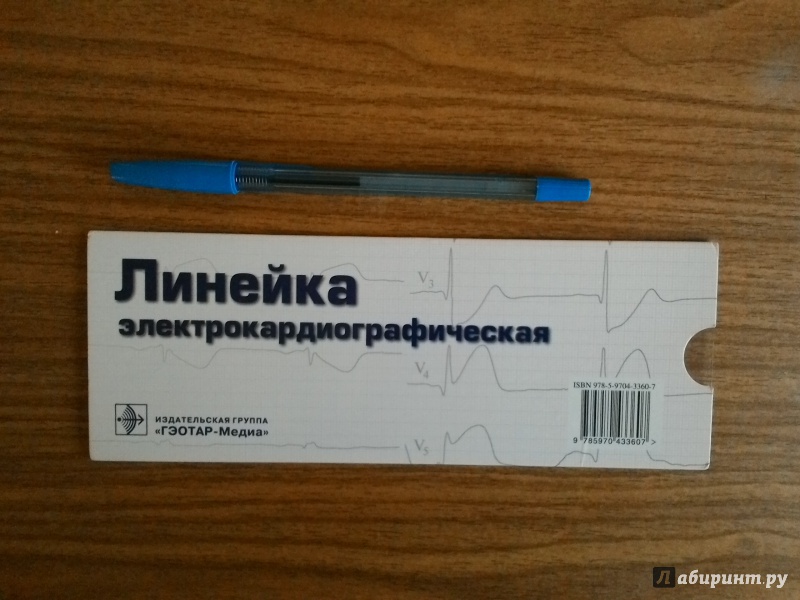

Линейка измерительная электрокардиографическая

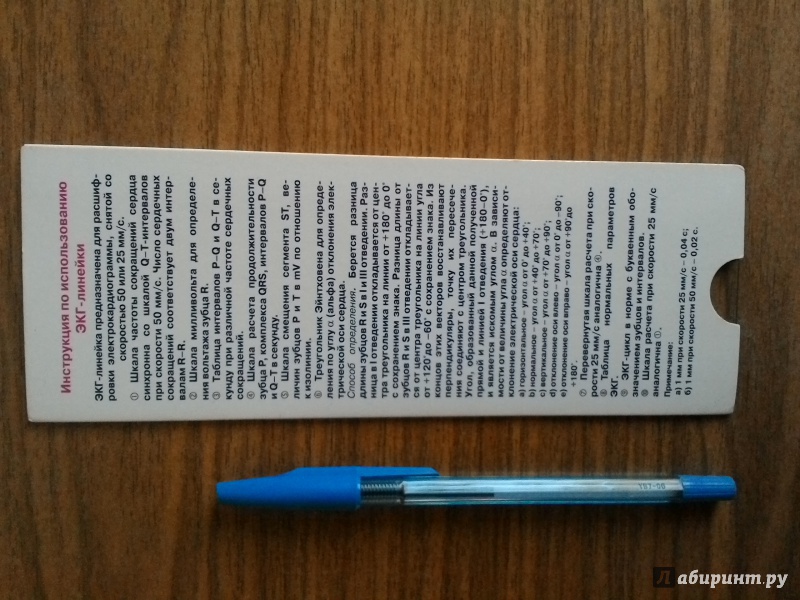

Инструкция по использованию
ЭКГ-линейки

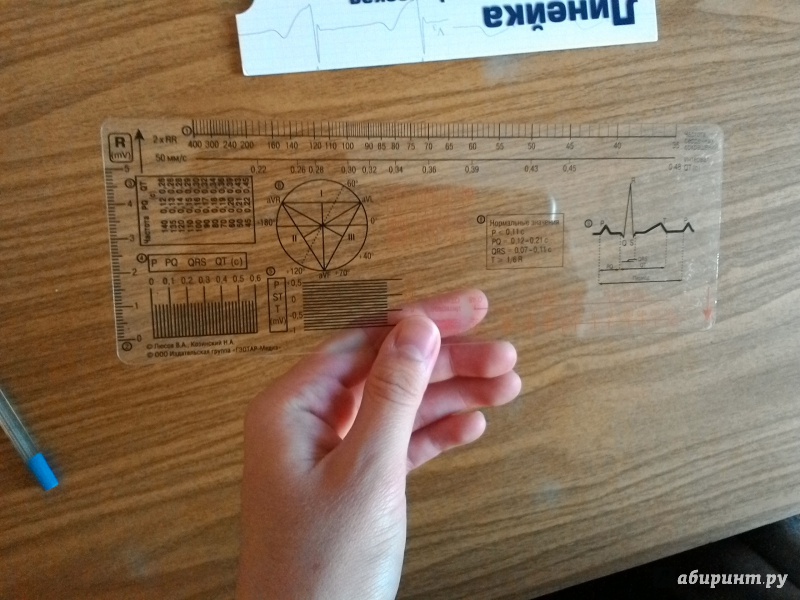

ЭКГ-линейка предназначена для расшифровки электрокардиограммы, снятой со
скоростью 50 или 25 мм/с.
1. Шкала частоты сокращений сердца синхронна со шкалой Q-T-интервалов при скорости 50 мм/с. Число сердечных сокращений соответствует двум интервалам R-R.
2. Шкала милливольта для определения вольтажа зубца R.
3. Таблица интервалов P-Q и Q-T в секунду при различной частоте сердечных сокращений.
4. Шкала расчета продолжительности зубца Р, комплекса QRS, интервалов P-Q и Q-T в секунду.
5. Шкала смещения сегмента ST, величин зубцов Р и Т в mV по отношению к изолинии.
6. Треугольник Эйнтховена для определения по углу а (альфа) отклонения электрической оси сердца. Способ определения. Берется разница длины зубцов R и S в I и III отведении. Разница в I отведении откладывается от центра треугольника на линии от +180° до 0° с сохранением знака. Разница длины от зубцов R и S в III отведении откладывается от центра треугольника на линии угла от +120 до -60 с сохранением знака. Из концов этих векторов восстанавливают перпендикуляры, точку их пересечения соединяют с центром треугольника. Угол, образованный данной полученной прямой и линией I отведения (+180-0°), и является искомым углом а. В зависимости от величины угла а определяют отклонение электрической оси сердца:
a) горизонтальное - угол а от 0° до +40°;
b) нормальное - угол а от +40° до +70°;
c) вертикальное - угол а от +70° до +90°;
d) отклонение оси влево - угол а от 0° до -90°;
e) отклонение оси вправо - угол а от +90° до+180°.
7. Перевернутая шкала расчета при скорости 25 мм/с аналогична 4.
8. Таблица нормальных параметров ЭКГ.
9. ЭКГ-цикл в норме с буквенным обозначением зубцов и интервалов.
10. Шкала расчета при скорости 25 мм/с аналогична 1.
Примечание:
а) 1 мм при скорости 25 мм/с - 0,04 с;
б) 1 мм при скорости 50 мм/с - 0,02 с.
